高トルク2連式ATCマガジン
SFT48MG型
(高トルククイックチェンジホルダQCT48シリーズ専用)

製品ムービー
特徴
高トルク2連式ATCマガジンSFT48MG型
(高トルクQCホルダQCT48シリーズ専用)
高トルクモータスピンドルSFT48-HiSP-QC型独自のATC機構により、高トルクQC(クイックチェンジ)ホルダの交換が可能です。
エアフロート式バリ取りアタッチメントAF110型及びAF150型にピッタリフィット!
当社製品エアフロート式バリ取りアタッチメントAF110型及びAF150型でご使用時にもATCマガジンとの干渉は皆無です。
※エアフロート式バリ取りアタッチメントで高トルク2連式ATCマガジンをご使用時には、電空レギュレータが必須となります。
違う種類の刃具を取り付けた高トルクQCホルダを自動交換可能!
バリ取りの自動化では違う刃具を使用してバリ取りを行うことが多々ありますが、高トルク2連式ATCマガジンを搭載すれば、 2種類の違う刃具を使用することが可能となります。

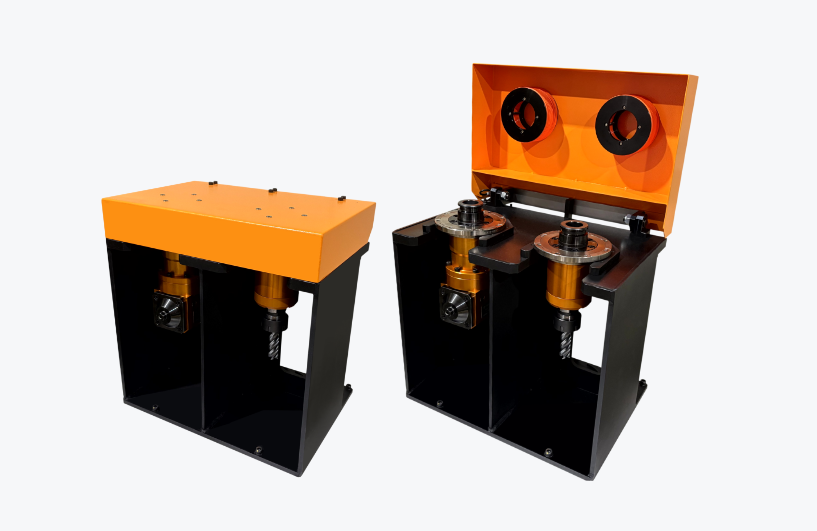

蓋には、独創的な防塵ジャバラを設置
高トルクQCホルダのテーパ部を保護する為に、マガジン蓋には独創的な防塵ジャバラを設置し、テーパ部を舞い上がる粉塵から保護します。
各種センサにより確実な動作確認が可能!
標準で高トルクQCホルダの在席確認センサ、高トルク2連式ATCマガジン蓋の開確認センサ、閉確認オートスイッチを装備しており、 確実な動作確認が可能です(センサ類配線はバラ線)。

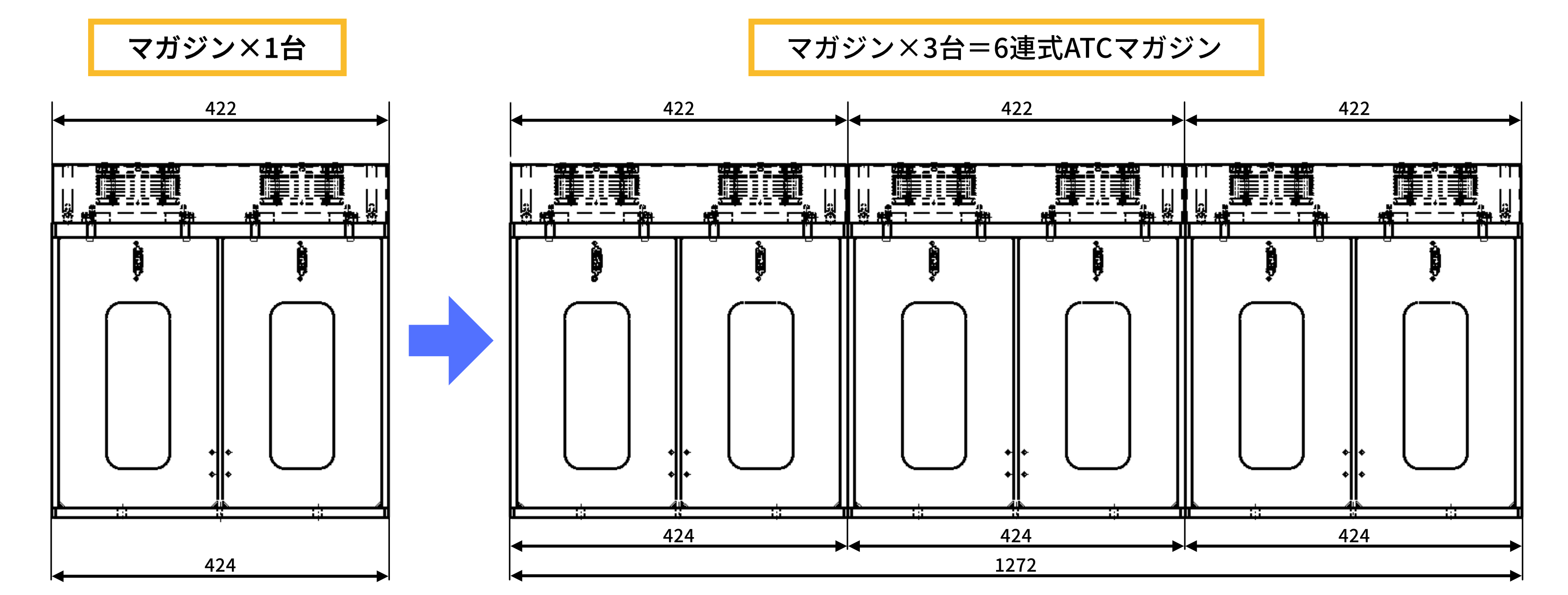

何台並べても使用が可能!
台数に関係なく並べてのご使用が可能で、使用工具数の制限が無くなります。
これによって複数の異なる刃具を使用可能となり、バリ取り自動化におけるお客様のご要望をスムーズに実現できます。

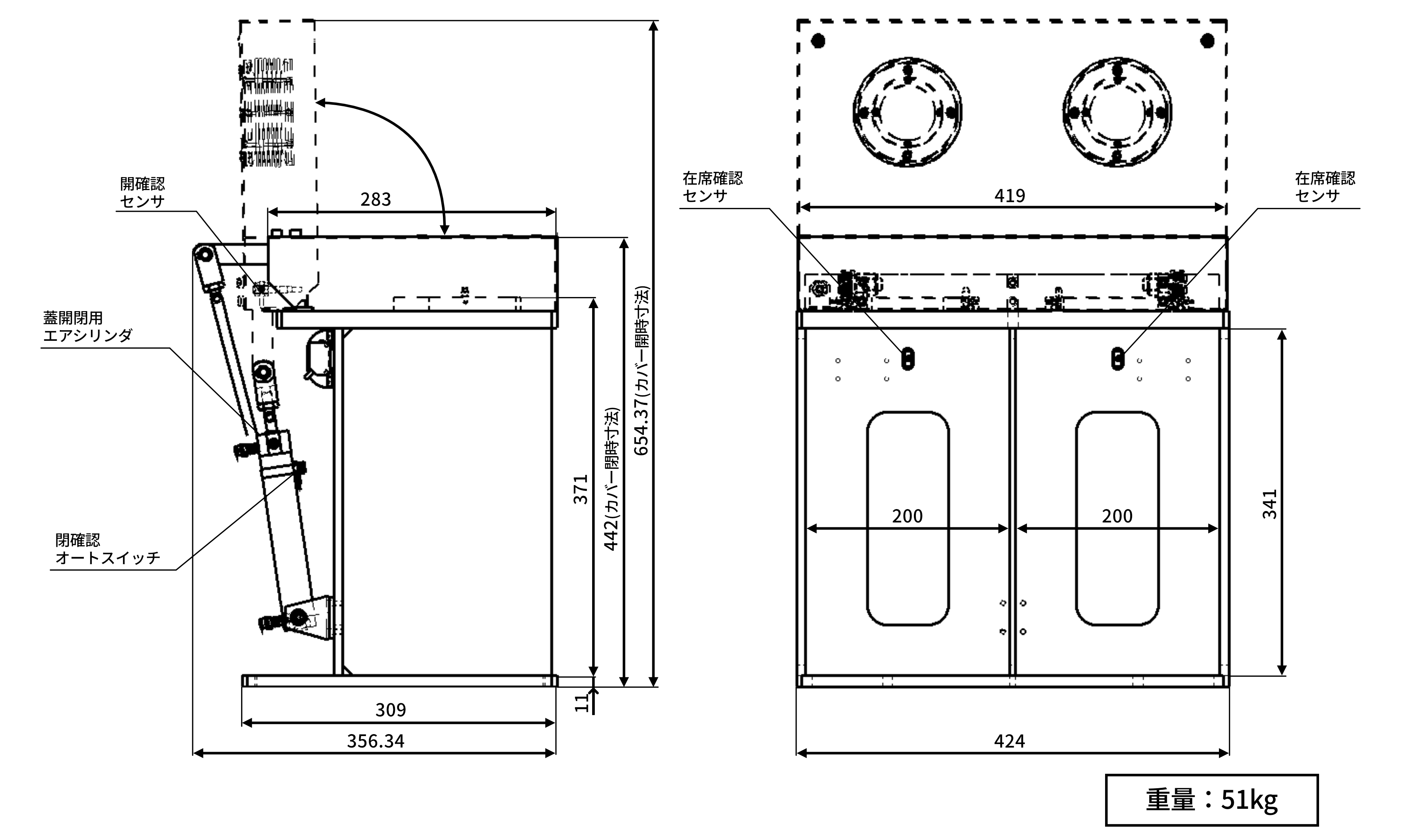

SFT48MG型寸法図(単位/㎜)
関連商品

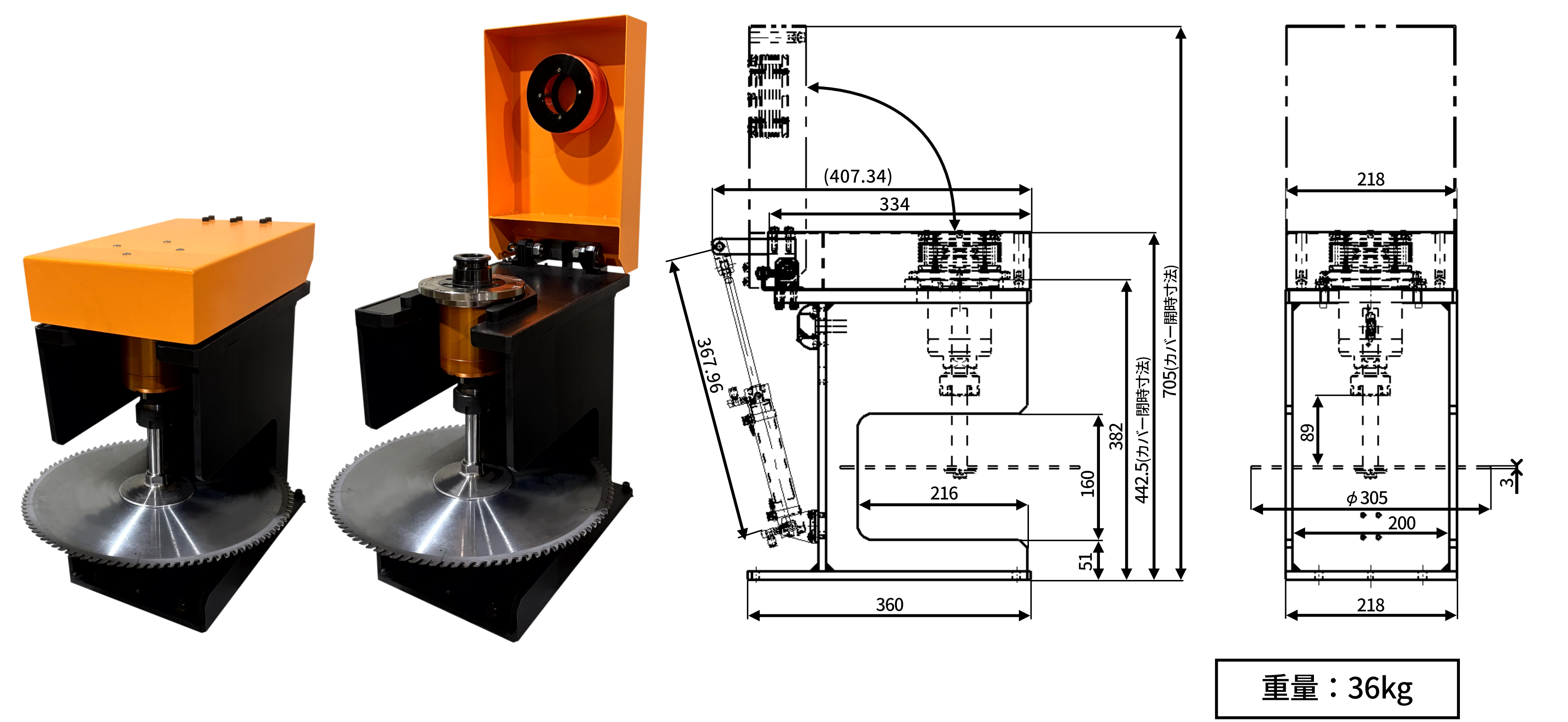

高トルク大径工具用ATCマガジンSFT48MG2型(特注対応品)
高トルク大径工具用ATCマガジンも特注対応品としてご用意!
チップソーのような大径工具に対応した高トルク大径工具用ATCマガジンも特注対応いたします。
※上図は、 φ305までのチップソーに対応したマガジンです。
上記よりさらに大径仕様のマガジンも製作可能です。
必要に応じて当社営業部までご相談ください。
