小型バリ取りロボットセル FDM-001型
熟練工のバリ取りレベルを自動化にて実現!

小型バリ取りロボットセル FDM-001型<br>熟練工のバリ取りレベルを自動化にて実現!

製品ムービー

特徴

・オールインワンバリ取りシステムで品質、サイクル短縮、コスト低減を実現。
・6軸小型ロボットにより狭所などにも自由にツールアプローチ可能。
・エアフロート式バリ取りアタッチメントを搭載しワーク形状のバラつきに柔軟に対応。
・ツールをワンタッチ交換できる独自開発のクイックチェンジ式モータスピンドルを標準搭載。
・ATCマガジンを搭載すれば、2種類の刃具を自動交換可能(※オプション)。
・切削油を自動塗布するオイルポットや刃具の溶着を除去する刃先洗浄ブラシユニットも準備(※オプション)。
・コンパクトな操作盤は収納式で操作が必要な時のみ引き出し、自動運転中は側面カバー内に収納可能。
・ターンテーブル機構を採用しハイサイクルな自動加工ラインにも対応可能。
・治具テーブルはロボット付加軸制御増設により更なるサイクル短縮が可能。 *オプション
・W1000 x D1800 x H1542のコンパクト設計。

保全性・安全性

・ターンテーブル駆動部の潤滑グリスはメンテナンスフリー。(定期交換は不要)
・切粉は架台下部にて集中回収。キャスター付き切粉台車でラクラク回収。
・ワーク供給部にセーフティライトカーテンを採用。作業中・回転中の事故を防止。
・メンテナンス用扉(左右側面)に扉脱着確認用スイッチ付き。作業中の事故を防止。

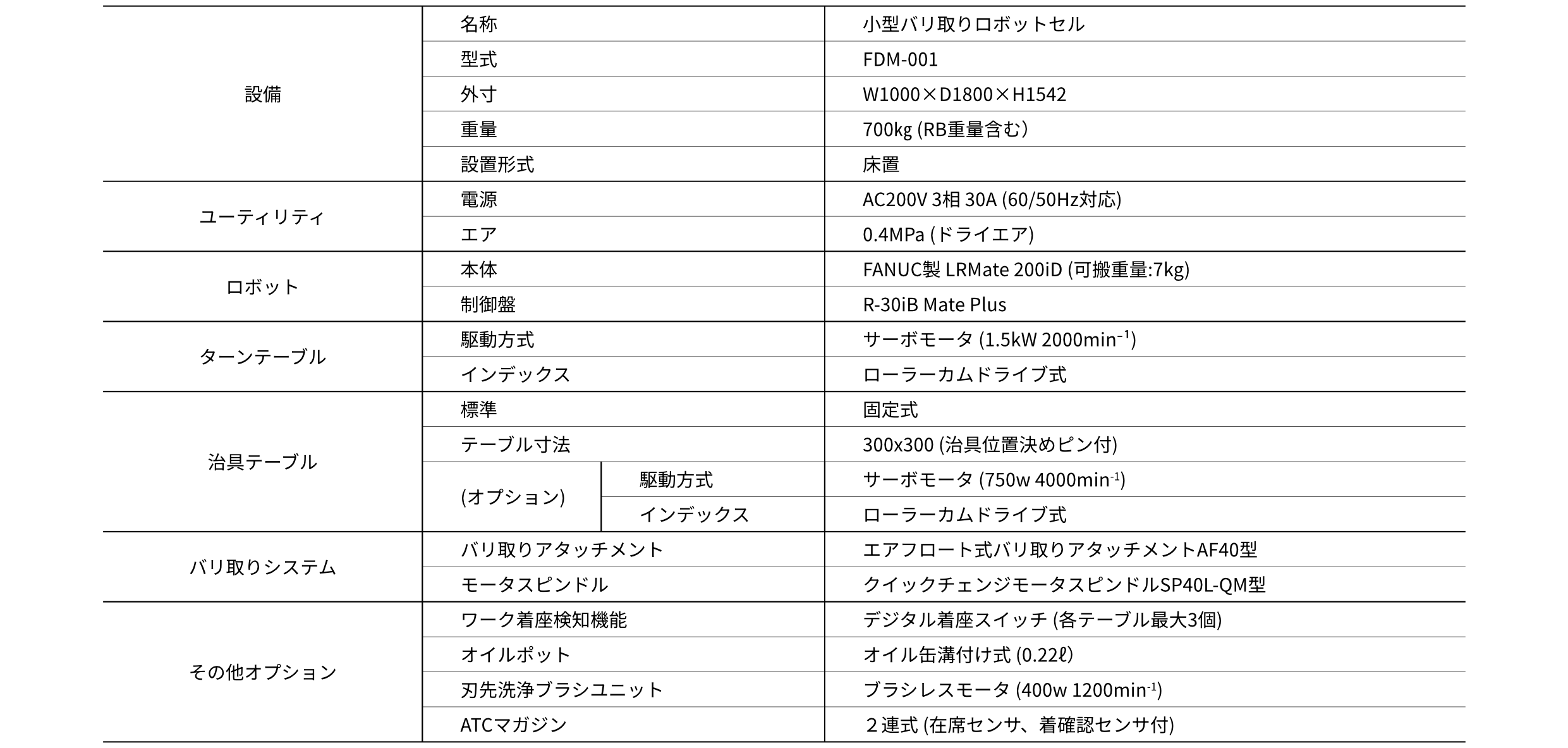

主要諸元

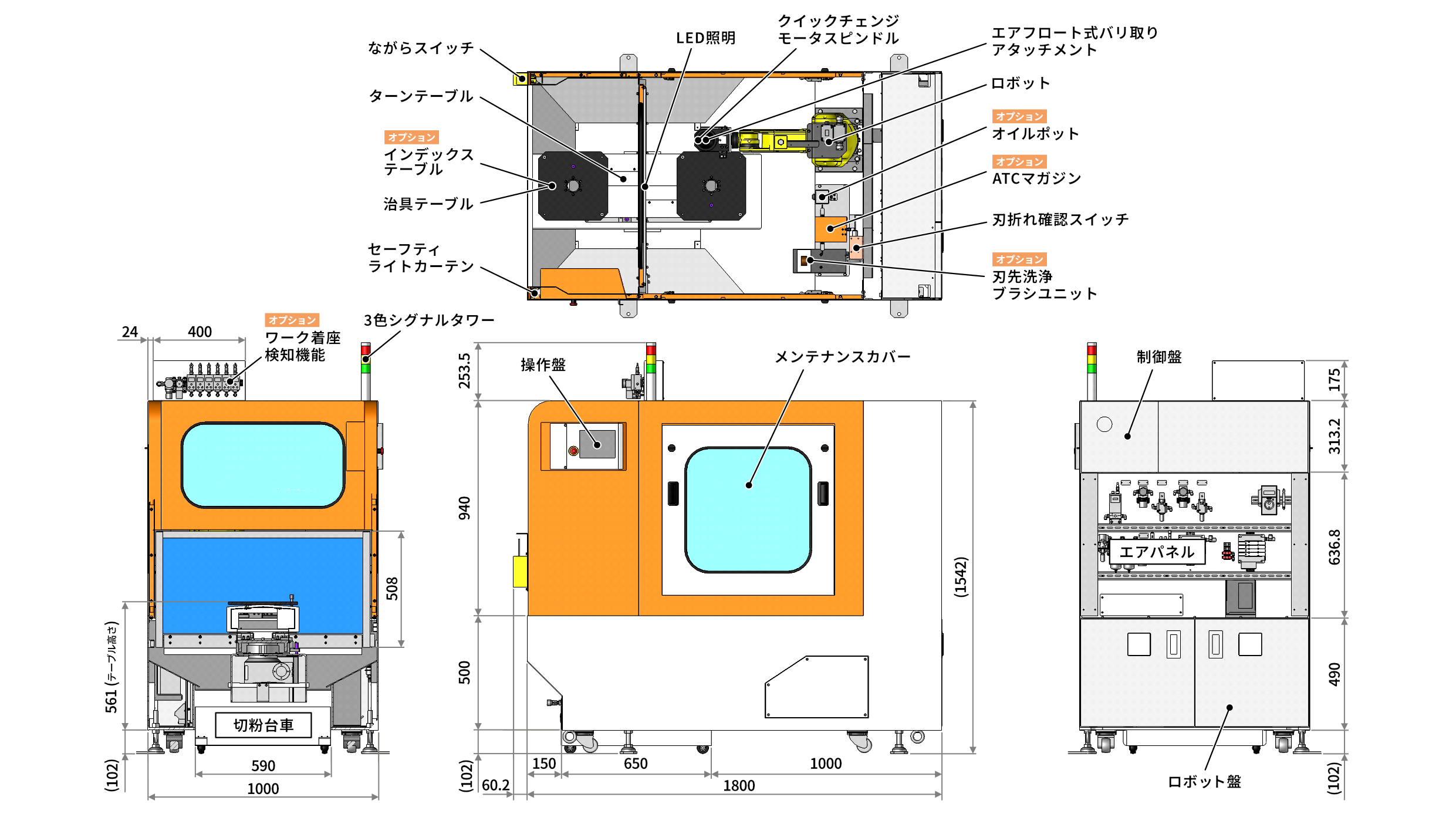

設備外寸

  • fdm-001寸法
