高トルク型アングルヘッドホルダ
QCT48-ASR16・ASR20型

AF150型・AF110型やSFT48-HiSP-QC型で
使用する専用アングルヘッドホルダ

高トルク型エアフロートアタッチメントAF150型・AF110型や高トルク型QCモータスピンドルSFT48-HiSP-QC型で使用する専用アングルヘッドホルダです。シャンクは当社オリジナル規格のQCT48シャンクを採用しております。

大物ワークの隙間のバリ取りが可能に！

大型モータスピンドルを搭載したロボットでは対応が難しかった、アルミダイキャストや低圧鋳造・重力鋳造などの

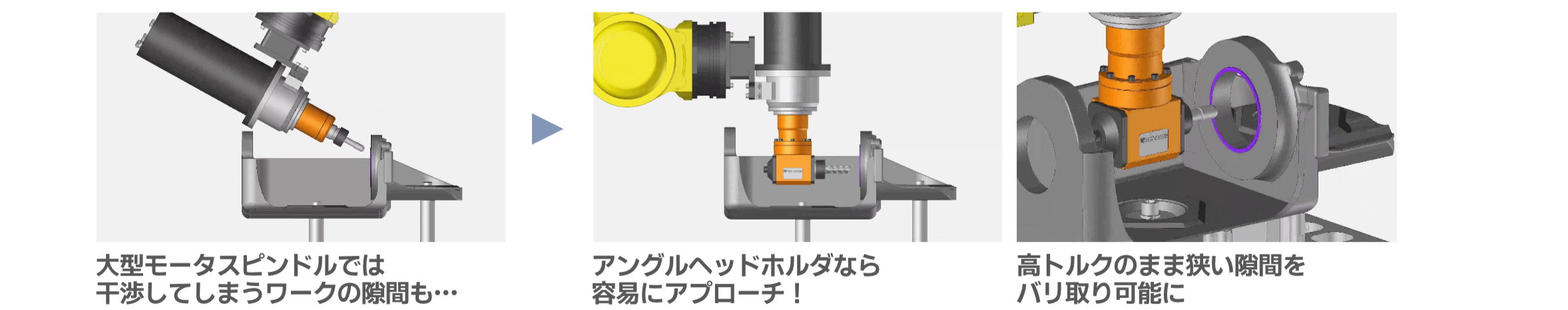

大物ワークの狭い隙間のバリ取りも、アングルヘッドホルダを取り付けることで対応可能に。

ナットは摩擦軸受け内蔵、
Hi-Q/ERB25、Hi-Q/ERB32ナットを採用！

Hi-Q/ERB25、Hi-Q/ERB32ナットには、摩擦軸受けが内蔵されており、標準ナットの把握力の2倍以上で締め付けることが可能です。
※締め付けの際の最大トルクは、推奨締付トルクの25%を超えないでください。

コレットはDIN/ISO規格、
信頼のER25、ER32高精度コレットを採用！

刃具を把握するコレットには、世界標準のDIN6499/ISO15488規格のER25・ER32コレットをそれぞれ採用。

ASR16型・ASR20型共に色々なサイズの刃具が使用可能！

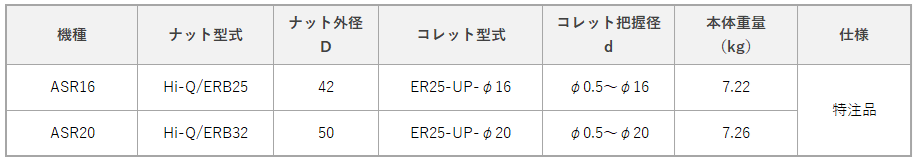

コレットの把握径は、ASR16型がφ0.5～φ16.0、ASR20型がφ0.5～φ20.0となっており、それぞれ把握サイズに合ったコレットが必要です。
付属サイズ以外のコレットが必要な場合は、別途ご購入ください。

最高回転数は、ASR16型で10,000min^-1、ASR20型で6,000min^-1

回転数は、AF150型・AF110型やSFT48-HiSP-QC型の回転数に準じ、最高回転数が各リジットホルダ毎に
ASR16型で10,000min^-1、ASR20型で6,000min^-1となります。

独自の二面拘束QCT48シャンクにより高い保持力を確保

弱テーパと広いフランジ面の組合せにより、横からの力にも強く、AF150型・AF110型やSFT48-HiSP-QC型からの引き込み力も5tの力で常時保持。
