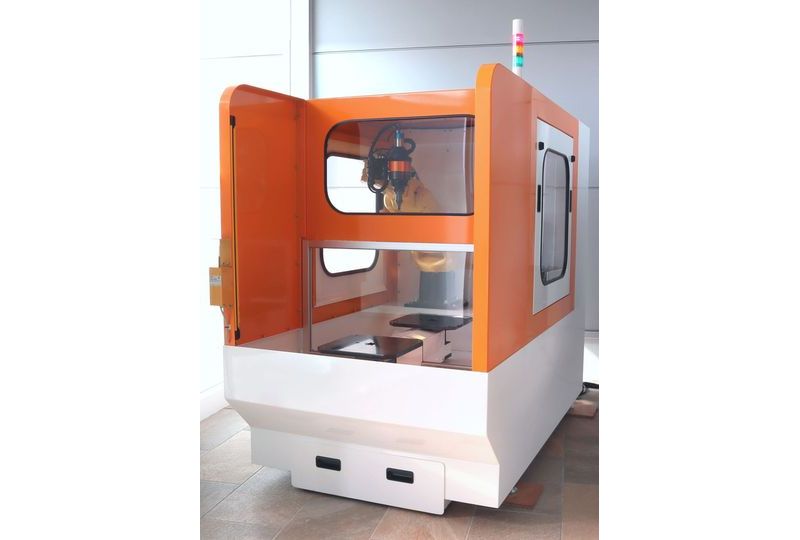

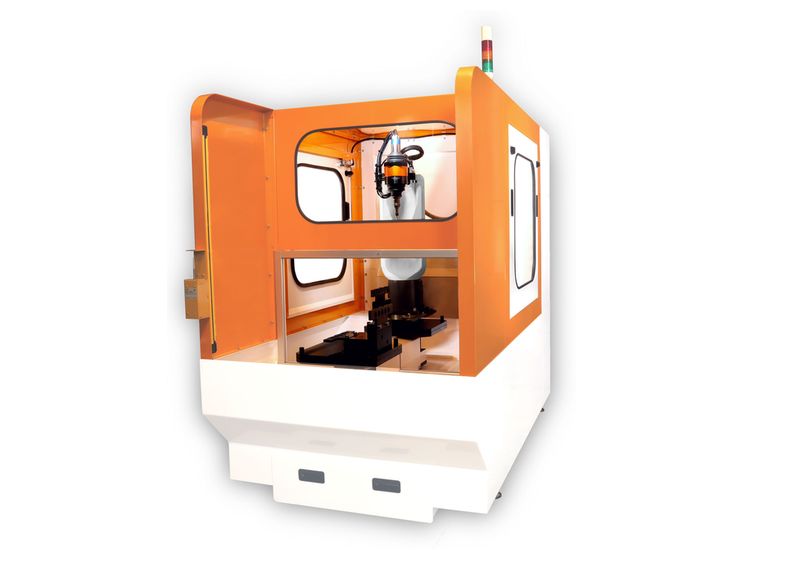

小型バリ取りロボットセル FDM-001

小型バリ取りロボットセル FDM-001

製品ムービー

特徴

・オールインワンバリ取りシステムで品質、サイクル短縮、コスト低減を実現。
・6軸小型ロボットにより狭所などにも自由にツールアプローチ可能。
・エアフロート式バリ取りアタッチメントを搭載しワーク形状のバラつきに柔軟に対応。
・ツールをワンタッチ交換できる独自開発のクイックチェンジ式モータスピンドルを標準搭載。
・ターンテーブル機構を採用しハイサイクルな自動加工ラインにも対応可能。
・治具テーブルはロボット付加軸制御増設により更なるサイクル短縮が可能。 *オプション
・W1000 x D1800 x H1500のコンパクト設計。

保全性・安全性

・ターンテーブル駆動部の潤滑グリスはメンテナンスフリー。(定期交換は不要)
・切粉は架台下部にて集中回収。キャスター付き切粉台車でラクラク回収。
・ワーク供給部にセーフティライトカーテンを採用。作業中・回転中の事故を防止。
・メンテナンス用扉(左右側面)に扉脱着確認用スイッチ付き。作業中の事故を防止。

主要諸元

設備 名称 小型バリ取りロボットセル
型式 FDM-001
外寸 W1000 x D1800 x H1520
重量 450kg (RB重量含まず)
設置形式 床置
ユーティリティ 電源 AC200V 3P 1.2KVA (60/50Hz対応)
エア 0.4MPa (ドライエア)
ロボット 本体 小型ロボット
制御盤 ロボットに準ずる
ターン
テーブル
駆動方式 サーボモータ (1.5kW 2000min-1)
インデックス ローラ―カムドライブ式
スピード 2sec/180度
位置繰返精度 ±0.05mm
治具
テーブル
駆動方式 サーボモータ *オプション
インデックス ローラ―カムドライブ式 *オプション
外寸 300×300 (治具位置決めピン付)
バリ取り
システム
バリ取り
アタッチメント
エアフロート式バリ取りアタッチメント
AF10型/20型/30型/40型のいずれか

*ロボットメーカーによっては制御盤が機外設置仕様となります。

設備外寸

  • ロボットセル外寸図
