クイックチェンジモータスピンドル専用コレットホルダ
SP40-QT型
クイックチェンジモータスピンドル専用コレットホルダ
SP40-QT型の特徴
SP40L/N-QM型スピンドルに2種類のコレットホルダを準備！
SP40-QT-ER11M型とSP40-QT-ER16M型の2種類のコレットホルダを準備。どちらもERコレットを交換することにより使用する刃具を幅広く選択可能です。ER11コレットはφ0.5～φ7、ER16コレットはφ0.5～φ10までの刃具を使用することが可能です。 ※刃具は付属しません。
コレットはDIN/ISO規格、信頼のER11、ER16高精度コレットを採用！
刃具を把握するコレットには、世界標準のDIN6499/ISO15488規格のER11コレットとER16コレットを採用。

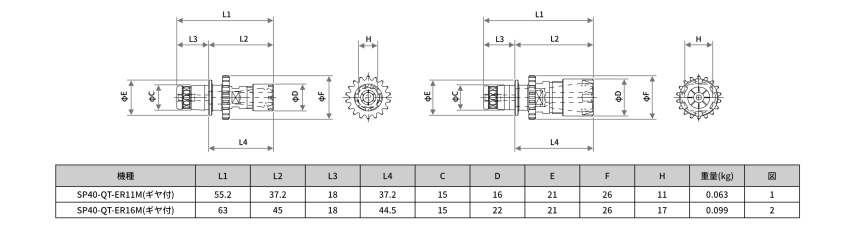

コレットホルダ SP40-QT型寸法(単位/㎜)
○ クイックチェンジモータスピンドルSP40L/N-QM型に取り付けてご使用下さい。
※本ホルダはバリ取り専用です。他の用途にはご使用にならないで下さい。
○ 先端のコレット部は、実績のあるDIN規格16°テーパを採用。
○ コレット部把握範囲は、ER11がφ0.5～φ7㎜まで、ER16がφ0.5～10㎜まで把握可能です。
※把握サイズに合ったコレットが必要です(別売)。

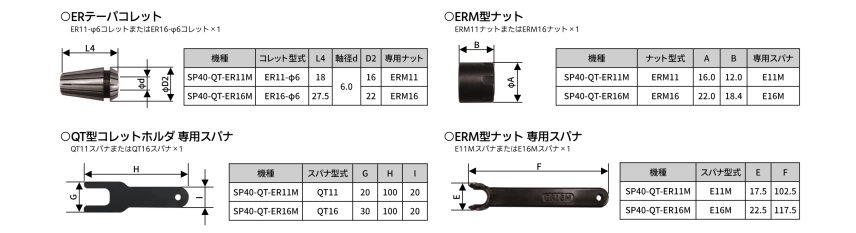

コレットホルダ SP40-QT型付属品(単位/㎜)
ERテーパーコレット
○各ホルダには、ER11-φ6コレット又は、ER16-φ6コレットが1個付属しております。
| 機種 | コレット形式 | L4 | 軸径d | D2 | 専用ナット |
|---|---|---|---|---|---|
| SP40-QT-ER11M | ER11-φ6 | 18.0 | 6.0 | 16 | ERM11 |
| SP40-QT-L-ER11M | |||||
| SP40-QT-ER16M | ER16-φ6 | 27.5 | 22 | ERM16 |
ERM型ナット
○各ホルダには、ERM11ナット又は、ERM16ナットが1個付属しております。
| 機種 | ナット形式 | A | B | 専用スパナ |
|---|---|---|---|---|
| SP40-QT-ER11M | ERM11 | 16.0 | 12.0 | E11M |
| SP40-QT-L-ER11M | ||||
| SP40-QT-ER16M | ERM16 | 22.0 | 18.4 | E16M |
ERM型ナット 専用スパナ
○各ホルダには、ER11Mスパナ又は、ER16Mスパナが１個付属しております。
| 機種 | ナット形式 | G | H | I |
|---|---|---|---|---|
| SP40-QT-ER11M | QT11 | 20 | 100 | 20 |
| SP40-QT-L-ER11M | ||||
| SP40-QT-ER16M | QT16 | 30 | 100 | 20 |
ERM型ナット 専用スパナ
○各ホルダには、ER11Mスパナ又は、ER16Mスパナが１個付属しております。
| 機種 | ナット形式 | E | F |
|---|---|---|---|
| SP40-QT-ER11M | E11M | 17.5 | 102.5 |
| SP40-QT-L-ER11M | |||
| SP40-QT-ER16M | E16M | 22.5 | 117.5 |
