ツールの種類で“仕上げ精度”も変わる!「バリ取り自動化用ツール」について解説

「仕上げ加工」とは

バリ取りにおける「仕上げ」とは、ワークを納品物として仕上げるための最後の加工工程です。

微細なバリを取り除くのはもちろん、ワーク角をなくす「面取り加工」も仕上げ加工の一環です。

本記事では、バリ取り自動化の最終フェーズ「仕上げ加工の自動化」で使用されるツールについて詳しく解説していきます。

仕上げツールの種類

まずは仕上げで使用されるツールについてです。主に下記の2つを使用します。

  • 超硬ロータリーバー
  • 研磨砥石

それぞれ詳しく見ていきましょう。

1. 超硬ロータリーバー

超硬ロータリーバーは「ドリルのような形状を持つ回転ツール」の総称です。ロータリーバーが回転することで刃先で摩擦が生じ、その摩擦によってバリを切削する仕組みになっています。

ロータリーバーの形状を選定することで、バリの切削をはじめワークの面取り加工などの微細な仕上げを可能にします。

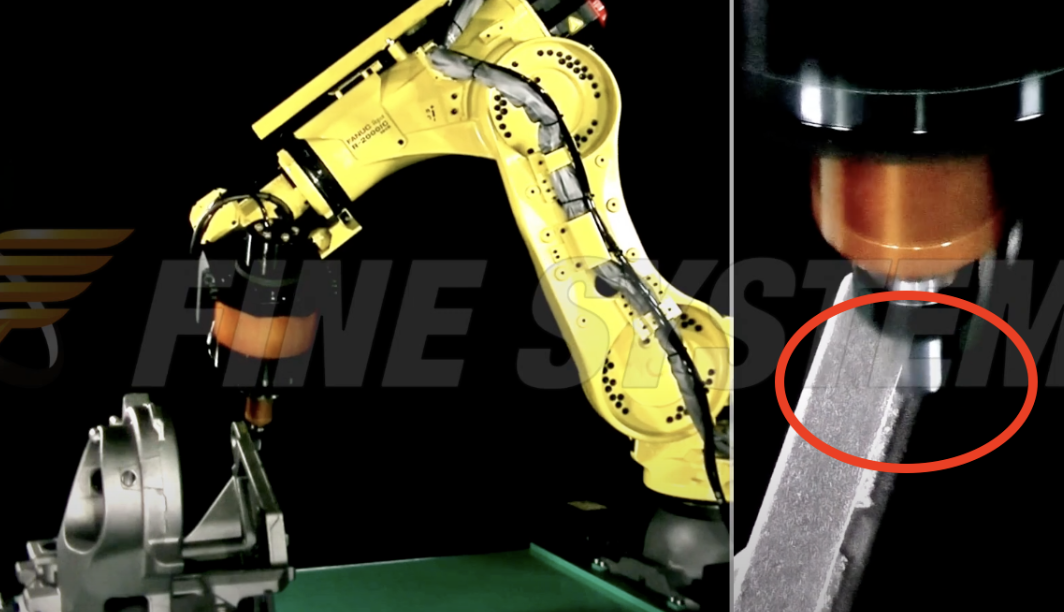

◯ 超硬ロータリーバーでの加工例

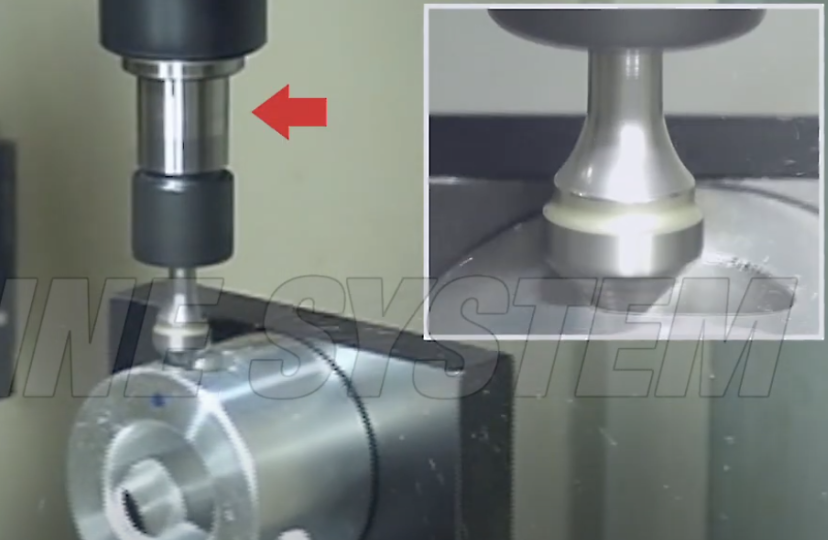

筒状ワークの内径加工

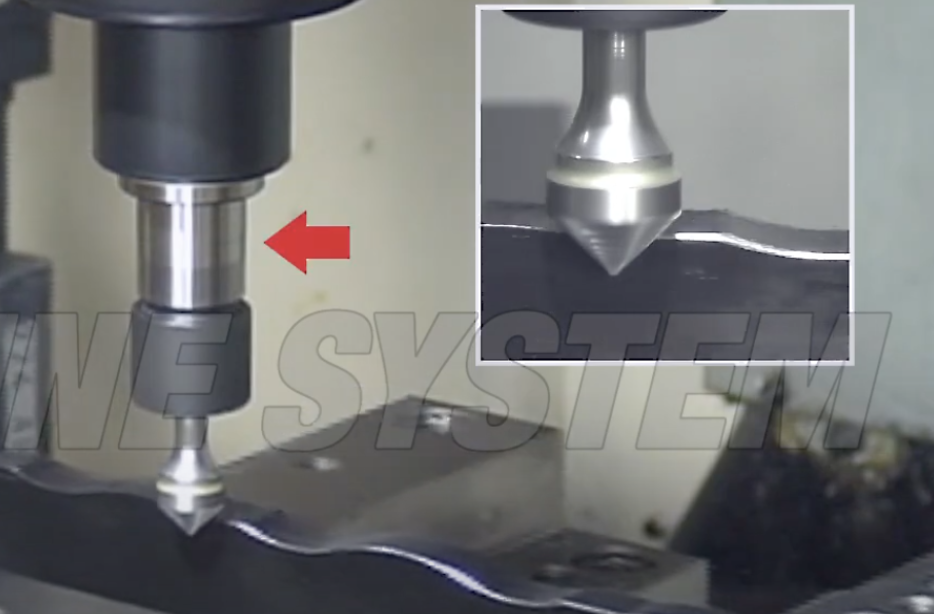

波状ワークの面取り加工

「面取り加工」についてはこちらをご覧ください。

関連記事:『面取り加工って何?「C面・R面・糸面取り」の違いまで詳しく解説!

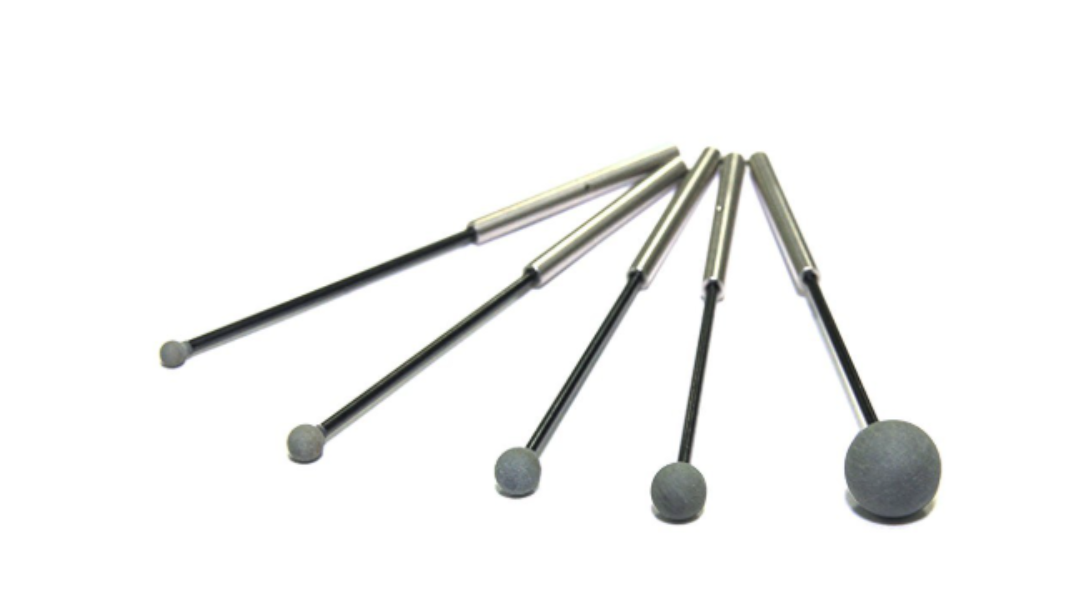

2. 軸付砥石

軸付砥石はロータリーバーよりも滑らかな仕上げが可能な回転式やすりです。

きめ細かなバリ取りはもちろん、面取り加工の中でも、角に丸みを帯びせる「R面取り加工」などを行う際にも利用されます。

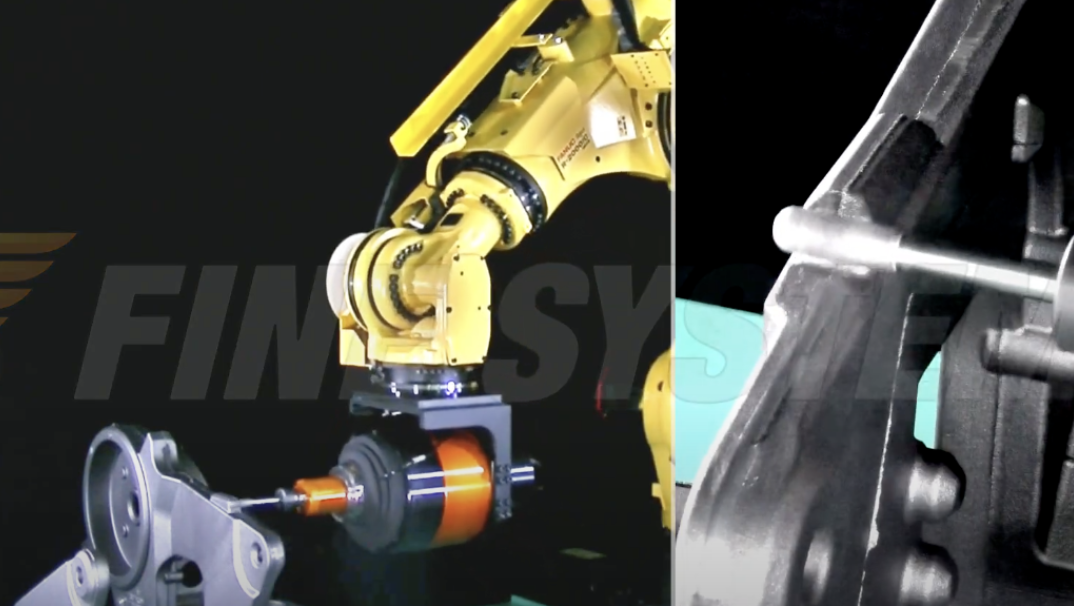

▲鋳鉄のパーティングライン加工の様子

仕上げ加工の注意点

ツールは消耗品

当然ですが、仕上げ加工用のツールは「消耗品」ですので、定期的な交換が必要です。

また消耗具合もワークの特徴や運用方式によっても異なりますので、交換頻度は運用してみないことには分かりません。

詳細なティーチングが必須

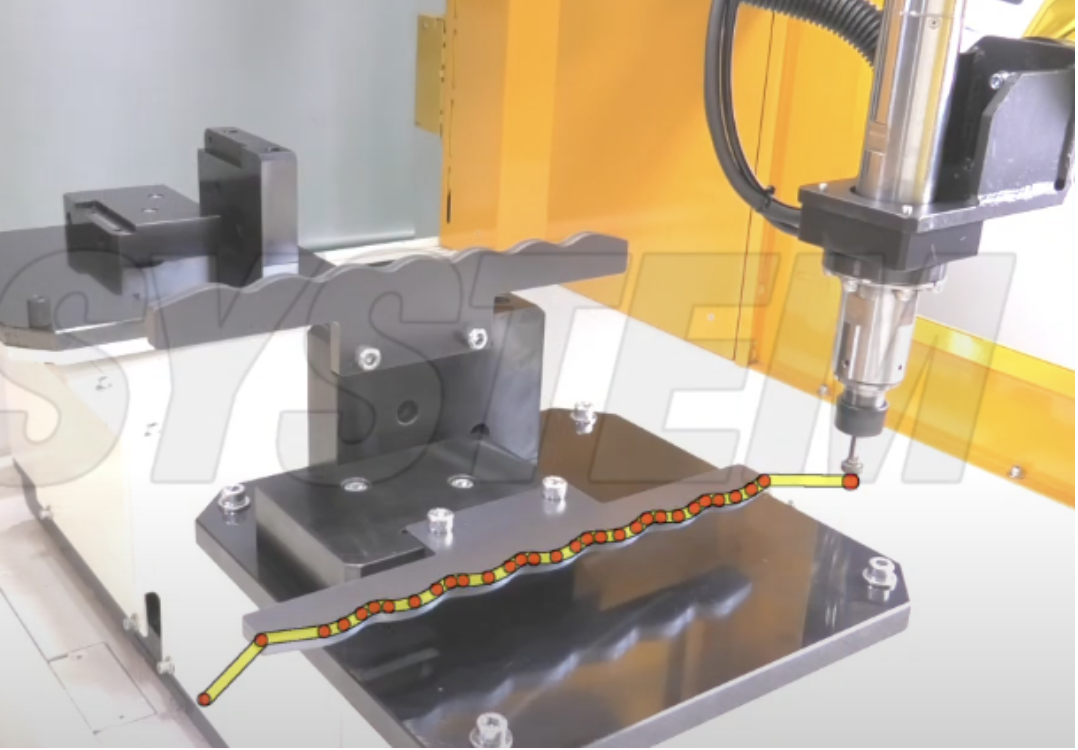

▲波状ワークのティーチングポイント(31点)

仕上げ加工はワーク形状に倣う必要があるため、詳細なティーチングポイント(教示点)の設定が求められます。ティーチングポイントが多いほど高精度な仕上がりになりますが、その分サイクルタイムは落ちてしまいます。

また、きめ細かに設定しすぎると、イレギュラーな形状のバリに対応できず「削り残し」が発生してしまうため、ちょうどいい塩梅のティーチングポイント数に抑えることが重要となります。

FINESYSTEMのエアフロート式バリ取りアタッチメントは、独自のエアフロート機構で工具がワークに追従するため、極めて少ない教示点で高精度な加工を可能にしています。

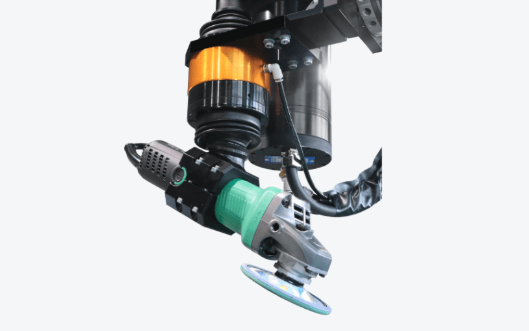

【特許取得】フローティング技術で、
バリ残し・えぐりゼロの“倣い加工”を実現!



本記事でも紹介したように、バリ取りはたとえ同一ワークであっても「異なるバリサイズ」が必ずあります。

FINESYSTEM独自開発のエアフロート機構(特許取得)は、あらかじめバリサイズにあわせたフロート圧を電空レギュレータにて可変制御が可能です。レギュレータの調整による「バリ取り条件の簡易変更」を可能にしました。

さらに軸元に「複数ボールガイド」を使用することで、製品形状のバラツキにかかわらず、空振り・えぐりの発生ゼロを実現。製品形状にバラツキがあっても補正(教示修正)なしで、熟練工のような“素早く・滑らかな加工”ができるようになりました。

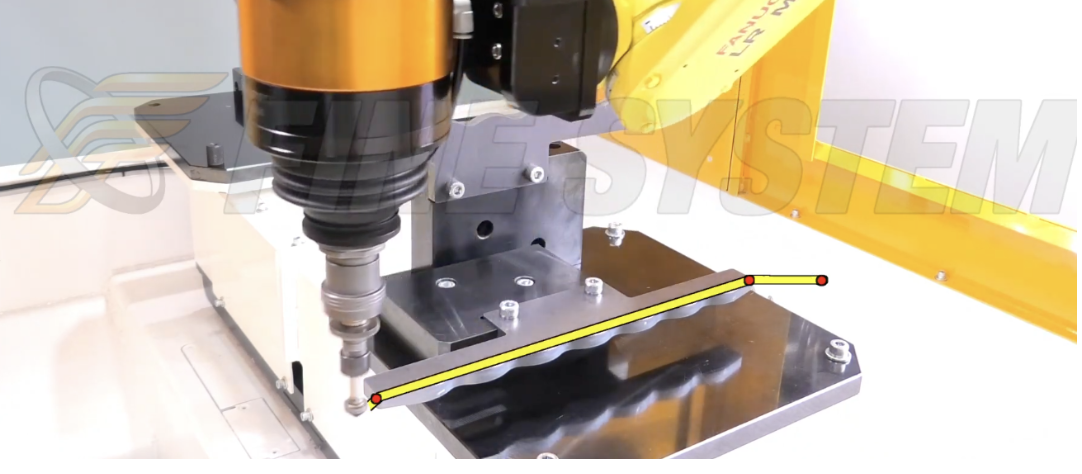

▲波状ワークでティーチングポイント「4点」を実現

また当社では実際のお客様の製品・ワークを利用した「事前トライ」を承っておりますので、

  • 実際に加工した際の品質はどうか?
  • サイクルタイムをどのぐらい短縮できるのか?
  • 導入時の「費用対効果」はどうか?

なども踏まえて解決策をご提案いたします。まずはお気軽に事前トライにてご相談くださいませ。

>バリ取りトライのお申し込みはこちらから!
